C6140ZK/6240ZK/6146ZK/6246ZK

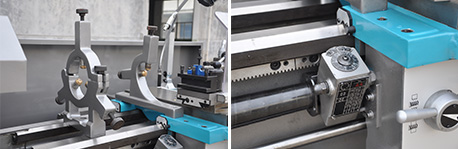

Kılavuz yollar ve başlıktaki tüm dişliler sertleştirilmiş ve hassas taşlanmıştır. Mil sistemi yüksek rijitlik ve hassasiyete sahiptir. Makineler güçlü başlık dişli takımına, yüksek dönme hassasiyetine ve düşük gürültüyle düzgün çalışmaya sahiptir.
Teknik Açıklama
| Öğe | Birim | C6140ZK | C6240ZK | C6146ZK | C6246ZK |
|---|---|---|---|---|---|
| İşleme | |||||
| Yatak üstü salınım çapı | mm | Φ400 | Φ400 | Φ460 | Φ460 |
| Araba üzeri salınım çapı | mm | Φ255 | Φ255 | Φ275 | Φ275 |
| Boşluktaki salınım çapı (yalnızca 62 serisi için) | mm | - | Φ570 | - | Φ630 |
| Yatak genişliği | mm | 312 | 312 | 312 | 312 |
| Maksimum iş parçası uzunluğu | mm | 750/1000/1500 | 750/1000/1500 | 750/1000/1500 | 750/1000/1500 |
| Maksimum tornalanabilir uzunluk | mm | 650/900/1400 | 650/900/1400 | 650/900/1400 | 650/900/1400 |
| Boşluk etkin uzunluğu | mm | 200 | 200 | 200 | 200 |
| Mil | |||||
| Mil burnu | D6 | D6 | D6 | D6 | |
| Mil deliği | mm | Φ52 | Φ52 | Φ52 | Φ52 |
| Deliğin konikliği | M.T.No.6 | M.T.No.6 | M.T.No.6 | M.T.No.6 | |
| Mil devir sayısı kademesi | 12 | 12 | 12 | 12 | |
| Mil devir aralığı | rpm | 40~1800 | 40~1800 | 40~1800 | 40~1800 |
| Vida açma | |||||
| Metrik aralık / Sayı | 0.5～20mm / 24 | 0.5～20mm / 24 | 0.5～20mm / 24 | 0.5～20mm / 24 | |
| İnç aralık / Sayı | 72~1⅝ T.P.I / 61 | 72~1⅝ T.P.I / 61 | 72~1⅝ T.P.I / 61 | 72~1⅝ T.P.I / 61 | |
| D.P. aralık / Sayı | 96~3¼ D.P / 45 | 96~3¼ D.P / 45 | 96~3¼ D.P / 45 | 96~3¼ D.P / 45 | |
| Modül aralığı / Sayı | 0.25~10 M.P / 20 | 0.25~10 M.P / 20 | 0.25~10 M.P / 20 | 0.25~10 M.P / 20 | |
| İlerleme Aralığı | |||||
| Boyuna | mm | 0.04~2.46 | 0.04~2.46 | 0.04~2.46 | 0.04~2.46 |
| Enine | mm | 0.03~1.23 | 0.03~1.23 | 0.03~1.23 | 0.03~1.23 |
| Arkalık Kovanı | |||||
| Dış çap | mm | Φ60 | Φ60 | Φ60 | Φ60 |
| Deliğin konikliği | M.T.No.4 | M.T.No.4 | M.T.No.4 | M.T.No.4 | |
| Maks. hareket | mm | 120 | 120 | 120 | 120 |
| Maks. üst kızak hareketi | mm | 130 | 130 | 130 | 130 |
| Maks. enine kızak hareketi | mm | 240 | 240 | 240 | 240 |
| Takım sapı maks. ölçüsü (GxY) | mm | 25×25 | 25×25 | 25×25 | 25×25 |
| Ana motor gücü (çift devirli) | kW | 4/5.5 | 4/5.5 | 4/5.5 | 4/5.5 |
| Dış ölçüler (U×G×Y) | mm | 2140/2360/2860×1000×1230 | 2140/2360/2860×1000×1230 | 2140/2360/2860×1000×1250 | 2140/2360/2860×1000×1250 |
| Net ağırlık | kg | 1650/1730/1890 | 1730/1810/1970 | 1700/1780/1940 | 1780/1860/2020 |
