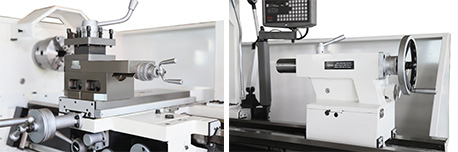

CDL400/CDL510
1. Yatak kılavuz rayı ultra hafif ses söndürme işleminden sonra ince bir şekilde taşlanmıştır ve uzun bir kullanım ömrüne sahiptir.
2. Mil deliği boyutu 52 mm`dir. Mil sistemi yüksek rijitlik ve hassasiyete sahiptir.
3. Dişli değiştirmeye gerek yoktur. Makine yaklaşık 150 çeşit metrik, inç, modül ve D.P. diş açabilir.
Teknik Açıklama
| Öğe | Birim | CDL400 | CDL510 |
|---|---|---|---|
| İşleme | |||
| Yatak Üzeri Salınım Çapı (Max) | mm | Ф400 | Ф540 |
| Araba Üzeri Salınım Çapı (Max) | mm | Ф255 | Ф335 |
| Boşlukta Salınım Çapı (Max) | mm | Ф570 | Ф700 |
| Yatak Genişliği | mm | Ф312 | Ф312 |
| İş Parçası Uzunluğu (Max) | mm | 1000 | 1500 |
| Boşluk Etkin Uzunluğu | mm | 200 | 200 |
| Mil | |||
| Mil Ucu | D6 | D6 | |
| Mil Delik Çapı | mm | Ф52 | Ф52 |
| Delik Konikliği | M.T.No.6 | M.T.No.6 | |
| Mil Hız Kademeleri | 12 | 16 | |
| Mil Hız Aralığı | rpm | 40～1800 | 27-2000 |
| Vida Açma | |||
| Metrik Vida Aralığı / Adet | mm | 0.5~20mm / 24 | 0.5~20mm / 24 |
| İnç Vida Aralığı / Adet | 72~1⅝ T.P.I / 61 | 72~1⅝ T.P.I / 61 | |
| D.P. Aralığı / Adet | 96~3¼ D.P / 45 | 96~3¼ D.P / 45 | |
| Modül Aralığı / Adet | 0.25～10 M.P / 20 | 0.25～10 M.P / 20 | |
| İlerleme | |||
| Boyuna İlerleme Aralığı | mm | 0.04~2.46 | 0.04~2.46 |
| Enine İlerleme Aralığı | mm | 0.03～1.23 | 0.03～1.23 |
| Karşı Punta | |||
| Dış Çap | mm | Ф60 | Ф60 |
| Delik Konikliği | M.T.No.4 | M.T.No.4 | |
| Punta Travers Mesafesi (Max) | mm | 120 | 120 |
| Üst Tabla Travers Mesafesi (Max) | mm | 100 | 100 |
| Enine Tabla Travers Mesafesi (Max) | mm | 240 | 350 |
| Takım Kolu Ölçüsü (G×Y) | mm | 25×25 | 25×25 |
| Ana Motor Gücü (Çift Hızlı) | kW | 4/5.5 | 4/5.5 |
| Genel Ölçüler (U×G×Y) | mm | 2360×1000×1200 | 2780×1380×1340 |
| Net Ağırlık | kg | 1810 | 2200 |
