CK61100CE/61125CE/61140CE

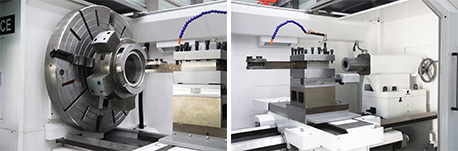

Boyuna ve enine beslemeler bilyalı vidalarla tahrik edilen servo motorlar tarafından gerçekleştirilir. Ø130mm mil deliği, yüksek hassasiyet ve rijitlik için kısa konik konumlandırma mil burnu.
Teknik Açıklama
| Öğe | Birim | CK61100CE | CK61125CE | CK61140CE |
|---|---|---|---|---|
| İşleme | ||||
| Disk parçaları için maksimum kesme çapı | mm | Ø1000 | Ø1250 | Ø1250 |
| Makas parçaları için maksimum kesme çapı | mm | Ø620 | Ø815 | Ø980 |
| Tezgah genişliği | mm | 755 | 755 | 755 |
| Maksimum iş parçası uzunluğu | m | 1.5/2/3/4/5/6/8/10 | 1.5/2/3/4/5/6/8/10 | 1.5/2/3/4/5/6/8/10 |
| Maksimum torna uzunluğu | m | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8 | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8 | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8 |
| Maksimum merkezler arası ağırlık | kg | 5000 | 5000 | 5000 |
| Mil | ||||
| Mil burun çapı | A₂-15 | A₂-15 | A₂-15 | |
| Mil deliği çapı | mm | Ø130 | Ø130 | Ø130 |
| Mil deliği konisi | Metric Ø140 1:20 | Metric Ø140 1:20 | Metric Ø140 1:20 | |
| Mil hızı kademeleri | manual 2 vites, her biri sonsuz ayarlı | manual 2 vites, her biri sonsuz ayarlı | manual 2 vites, her biri sonsuz ayarlı | |
| Mil hız aralığı | rpm | 2.5～270 | 2.5～270 | 2.5～270 |
| Besleme | ||||
| Z ekseni hızlı besleme | m/dak | 6 | 6 | 6 |
| X ekseni hızlı besleme | m/dak | 5 | 5 | 5 |
| Hareket | ||||
| Z ekseni maksimum hareket | m | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8 | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8 | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8 |
| X ekseni maksimum hareket | mm | 580 | 685 | 685 |
| Döner Tabla | ||||
| Alet yuvası sayısı | adet | 4 | 4 | 4 |
| Alet kesiti | mm | 40×40 | 40×40 | 40×40 |
| Kundak | ||||
| Dış çap | mm | Ø160 | Ø160 | Ø160 |
| Kundak manşon konisi | Metric Ø80 | Metric Ø80 | Metric Ø80 | |
| Kundak manşon maksimum hareketi | mm | 300 | 300 | 300 |
| Diğer | ||||
| Minimum giriş | mm | 0.001 | 0.001 | 0.001 |
| Ana motor gücü | kW | 26 | 26 | 26 |
| 3 m makine takımının genel ölçüleri (U×G×Y) | mm | 6300×2800×2550 | 6300×2800×2550 | 6300×2800×2550 |
| 3 m makine takımının net ağırlığı | kg | 11500 | 12300 | 12700 |
