CK61140E/61160E/CK61200E

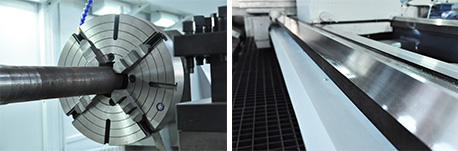

Φ130mm mil deliği, yüksek hassasiyet ve rijitlik için kısa konik konumlandırma mil burnu. Daha az ısınma ve ısı bozulması için başlıkta merkezi yağlama sistemi.
Teknik Açıklama
| Öğe | Birim | CK61140E | CK61160E | CK61200E |
|---|---|---|---|---|
| İşleme | ||||
| Disk parçaları için max. kesme çapı | mm | Φ1400 | Φ1600 | Φ1600 mm |
| Mili parçaları için max. kesme çapı | mm | Φ990 | Φ1190 | Φ1580 mm |
| Karyola genişliği | mm | 970 | 970 | 970 |
| Max. iş parçası uzunluğu | m | 1.5/2/3/4/5/6/8/10 | 1.5/2/3/4/5/6/8/10 | 1.5/2/3/4/5/6/8/10 |
| Max. tornalama uzunluğu | m | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8 | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8 | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8 |
| Mil | ||||
| Mil burnu | A₂-15 | A₂-15 | A₂-15 | |
| Mil çapı | mm | Φ130 | Φ130 | Φ130 |
| Mil deliği konisi | Metric Φ140 1:20 | Metric Φ140 1:20 | Metric Φ140 1:20 | |
| Mil devir sayısı kademesi | 2 kademeli (her biri sonsuz ayar) | 2 kademeli (her biri sonsuz ayar) | 2 kademeli (her biri sonsuz ayar) | |
| Mil hız aralığı | d/d | 2.5~270 | 2.5~270 | 2.5~270 |
| İlerleme | ||||
| Z ekseni hızlı ilerleme | m/dk | 6 | 6 | 6 |
| X ekseni hızlı ilerleme | m/dk | 5 | 5 | 5 |
| Hareket | ||||
| Z ekseni max. hareket | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8 m | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8 m | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8 m | |
| X ekseni max. hareket | mm | 820 | 900 | 900 |
| Revellik | ||||
| Alet tutucu istasyon sayısı | 4 istasyon | 4 istasyon | 4 istasyon | |
| Alet kesiti | mm | 50×50 | 50×50 | 50×50 |
| Kalemlik | ||||
| Dış çap | mm | Φ160 | Φ160 | Φ160 |
| Kalemlik konisi | Metric Φ80 | Metric Φ80 | Metric Φ80 | |
| Kalemlik max. hareket | mm | 300 | 300 | 300 |
| Diğer | ||||
| Min. giriş hassasiyeti | mm | 0.001 | 0.001 | 0.001 |
| Ana motor gücü | kW | 26 | 26 | 26 |
| Soğutma pompası gücü | w | 37 | 37 | 37 |
| Çeneli mengené çapı | Φ1250 (4-jaw) | Φ1400 mm (4-jaw) | Φ1400 mm (4-jaw) | |
| Toplam boyutlar (UxGxY) | mm | 6200×2280×2130 | 6200×2280×2300 | 6200×2280×2300 |
| Net ağırlık | kg | 12700 | 13500 | 14500 |
