CK6140ZX/6146ZX/6150ZX
Boyuna ve enine beslemeler bilyalı vidalı miller tarafından gerçekleştirilir ve servo motorlarla tahrik edilir. Yatak yollarının yüzeyi süpersonik frekansla sertleştirilmiş ve hassas taşlanmış olup uzun ömürlüdür.
Teknik Açıklama
| Öğe | Birim | CK6140ZX | CK6146ZX | CK6150ZX |
|---|---|---|---|---|
| İşleme | ||||
| Disk parça için maks. kesme çapı | mm | Ø400 | Ø460 | Ø500 |
| Maks. aks parça çapı | mm | Ø210/Ø165 (Çoklu takım) | Ø240/Ø205 (Çoklu takım) | Ø280/245 (Çoklu takım) |
| Maks. iş parçası uzunluğu | mm | 750/1000/1500 | 750/1000/1500 | 750/1000/1500 |
| Maks. tornalama uzunluğu | mm | 600/850/1350 | 600/850/1350 | 600/850/1350 |
| 6 yönlü revolver maks. tornalama uzunluğu | mm | 500/750/1250 | 500/750/1250 | 500/750/1250 |
| 6 yönlü revolver maks. tornalama çapı | mm | Ø280 | Ø340 | Ø340 |
| Mil | ||||
| Mil ucu | D8 | D8 | D8 | |
| Mil deliği çapı | mm | Ø80 | Ø80 | Ø80 |
| Mil deliği konisi | MT No.7 | MT No.7 | MT No.7 | |
| Mil hızı kademesi | Aşamalı | Aşamalı | Aşamalı | |
| Mil hızı aralığı | rpm | 100~2000 | 100~2000 | 100~2000 |
| İleri Besleme | ||||
| Z ekseni hızlı besleme | m/dak | 8 | 8 | 8 |
| X ekseni hızlı besleme | m/dak | 8 | 8 | 8 |
| Hareket | ||||
| Z ekseni maks. hareket mesafesi | mm | 710/960/1460 | 710/960/1460 | 710/960/1460 |
| X ekseni maks. hareket mesafesi | mm | 250/320 (Çoklu takım) | 280/320 (Çoklu takım) | 280/320 (Çoklu takım) |

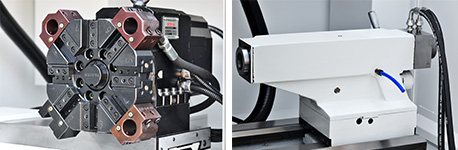

| Revolver | ||||
| Takım istasyonu sayısı | 4 istasyon, 6 istasyon veya Çoklu takım | 4 istasyon, 6 istasyon veya Çoklu takım | 4 istasyon, 6 istasyon veya Çoklu takım | |
| Takım kesiti | mm | 25×25 | 25×25 | 25×25 |
| Kuyruk mili | ||||
| Kuyruk mili gövdesi dış çapı | mm | Ø75 | Ø75 | Ø75 |
| Kuyruk mili konisi | MT No.4 | MT No.5 | MT No.5 | |
| Kuyruk mili maks. hareket mesafesi | mm | 130 | 130 | 130 |
| Diğer | ||||
| Minimum giriş hassasiyeti | 0.001 | 0.001 | 0.001 | |
| Ana motor gücü | kW | 5.5 (Opsiyonel 7.5) | 5.5 (Opsiyonel 7.5) | 5.5 (Opsiyonel 7.5) |
| Soğutma pompası gücü | W | 120 | 120 | 120 |
| Genel boyutlar (U×G×Y) | mm | 2350/2600/3100×1400×1700 | 2350/2600/3100×1400×1700 | 2350/2600/3100×1400×1700 |
| Net ağırlık | kg | 2100/2250/2800 | 2200/2350/2900 | 2200/2350/2900 |
