CK6163A/6180A

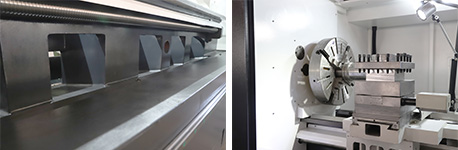

Boyuna ve enine beslemeler servo motorlarla tahrik edilen bilyalı vidalı miller tarafından gerçekleştirilir. Yatak yollarının yüzeyi süpersonik frekansla sertleştirilmiş ve hassas taşlanmış olup uzun ömürlüdür.
Teknik Açıklama
| Öğe | Birim | CK6163A | CK6180A |
|---|---|---|---|
| İşleme | |||
| Maks. disk parça kesim çapı | mm | Ø630 | Ø800 |
| Maks. aks parça kesim çapı | mm | Ø360 | Ø500 |
| Yatak genişliği | mm | 560 | 560 |
| Maks. iş parçası uzunluğu | mm | 1000/1500/2000/3000/4000 | 1000/1500/2000/3000/4000 |
| Maks. torna uzunluğu | mm | 900/1400/1850/2850/3850 | 900/1400/1850/2850/3850 |
| Mili | |||
| Mili burnu | D11 | D11 | |
| Mili deliği | mm | Ø104 | Ø104 |
| Mili deliği konisi | Metric Ø120 1:20 | Metric Ø120 1:20 | |
| Mili hız kademeleri | 4 vites (her biri kademesiz) | 4 vites (her biri kademesiz) | |
| Mili hız aralığı | rpm | 45~185, 85~360, 130~550, 255~1000 | 45~185, 85~360, 130~550, 255~1000 |
| İlerleme | |||
| Z ekseni hızlı ilerleme | m/dak | 8 | 8 |
| X ekseni hızlı ilerleme | m/dak | 8 | 8 |
| Hareket | |||
| Z ekseni maks. hareket mesafesi | mm | 1000/1500/2000/3000/4000 | 1000/1500/2000/3000/4000 |
| X ekseni maks. hareket mesafesi | mm | 440 | 500 |
| Taret | |||
| Alet yuvası sayısı | adet | 4 | 4 |
| Alet kesiti | mm | 40×40 | 40×40 |
| Kalemlik | |||
| Dış çap | mm | Ø100 | Ø100 |
| Kalemlik kolu konisi | MT.No.6 | MT.No.6 | |
| Kalemlik kolu maks. hareketi | mm | 230 | 230 |
| Diğer | |||
| Min. giriş | mm | 0.001 | 0.001 |
| Ana motor gücü | kW | 11 | 11 |
| Genel boyutlar (U×G×Y) | mm | (3200/3700/4200/5200/6200)×1660×1820 | (3200/3700/4200/5200/6200)×1660×1820 |
| Net ağırlık | kg | 5080/5380/5680/6280/7400 | 5280/5580/5880/6480/7600 |
