CK6191B/61100B/61110B

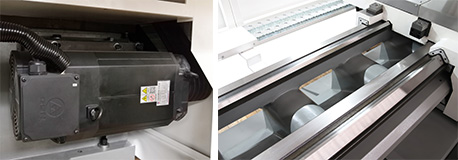

Boyuna ve enine beslemeler servo motorlarla tahrik edilen bilyalı vidalı miller tarafından gerçekleştirilir. Yatak yollarının yüzeyi süpersonik frekansla sertleştirilmiş ve hassas taşlanmış olup uzun ömürlüdür.
Teknik Açıklama
| Öğe | Birim | CK6191B | CK61100B | CK61110B |
|---|---|---|---|---|
| İşleme | ||||
| Yatak üzerindeki maksimum çap | mm | Ø900 | Ø1000 | Ø1100 |
| Disk parçaları için maksimum kesim çapı | mm | Ø900 | Ø900 | Ø900 |
| Mili parçaları için maksimum kesim çapı | mm | Ø530 | Ø600 | Ø720 |
| Yatak genişliği | mm | 600 | 600 | 600 |
| Maksimum iş parçası uzunluğu | mm | 1500/2000/3000/4000 | 1500/2000/3000/4000 | 1500/2000/3000/4000 |
| Maksimum tornalama uzunluğu | mm | 1350/1850/2850/3850 | 1350/1850/2850/3850 | 1350/1850/2850/3850 |
| Maksimum merkezler arası ağırlık | kg | 2000 | 2000 | 2000 |
| Mil | ||||
| Mil ucu | D11 | D11 | D11 | |
| Mil deliği | mm | Ø104 | Ø104 | Ø104 |
| Mil deliği konisi | Metric Ø120 1:20 | Metric Ø120 1:20 | Metric Ø120 1:20 | |
| Mil hızı kademeleri | 4 vites (her biri kademesiz) | 4 vites (her biri kademesiz) | 4 vites (her biri kademesiz) | |
| Mil hız aralığı | rpm | 10~90, 20~180, 40~320, 80~630 | 10~90, 20~180, 40~320, 80~630 | 10~90, 20~180, 40~320, 80~630 |
| Besleme | ||||
| Z ekseni hızlı besleme | m/dk | 8 | 8 | 8 |
| X ekseni hızlı besleme | m/dk | 8 | 8 | 8 |
| Hareket | ||||
| Z ekseni maksimum hareket | mm | 1500/2000/3000/4000 | 1500/2000/3000/4000 | 1500/2000/3000/4000 |
| X ekseni maksimum hareket | mm | 520 | 520 | 520 |
| Köprü | ||||
| Alet istasyonu sayısı | adet | 4 | 4 | 4 |
| Alet kesiti | mm | 40×40 | 40×40 | 40×40 |
| Yay | ||||
| Dış çap | mm | Ø100 | Ø100 | Ø100 |
| Yay manşon konisi | MT.No.6 | MT.No.6 | MT.No.6 | |
| Yay manşon maksimum hareketi | mm | 250 | 250 | 250 |
| Diğer | ||||
| Minimum giriş | mm | 0.001 | 0.001 | 0.001 |
| Ana motor gücü | kW | 15 | 15 | 15 |
| 2 m makine takım genel ölçüleri (U×G×Y) | mm | 4200×2000×1930 | 4200×2000×1980 | 4200×2000×2030 |
| 2 m makine takım net ağırlığı | kg | 6600 | 6770 | 6940 |
