CKG200/260
1. Uzunlamasına ve çapraz beslemeler bilyalı vidalarla tahrik edilen servo motorlar tarafından gerçekleştirilir.

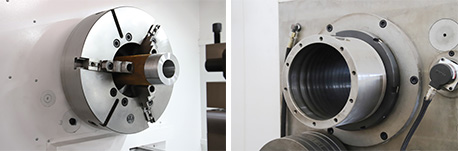

2. Mil sistemi yüksek rijitlik ve hassasiyete sahiptir.
3. Süpersonik frekansta sertleştirilmiş kılavuz yolları yüksek hassasiyet ve uzun hizmet ömrü sağlar.
Teknik Açıklama
| Öğe | Birim | CKG200/1500 | CKG200/2000 | CKG200/3000 | CKG260/1500 | CKG260/2000 | CKG260/3000 |
|---|---|---|---|---|---|---|---|
| İşleme | |||||||
| En fazla iş mili üzerinden geçen çap (bed) | mm | Ø900 | Ø900 | Ø900 | Ø900 | Ø900 | Ø900 |
| En fazla iş mili üzerinden geçen arabası çapı | mm | Ø550 | Ø550 | Ø550 | Ø550 | Ø550 | Ø550 |
| Baza genişliği | mm | 560 | 560 | 560 | 560 | 560 | 560 |
| En fazla iş parçası uzunluğu (iki merkez arası) | mm | 1500 | 2000 | 3000 | 1500 | 2000 | 3000 |
| En fazla tornalama uzunluğu | mm | 1350 | 1790 | 2800 | 1200 | 1800 | 2800 |
| İşleme boru çapı | mm | Ø50~Ø200 | Ø50~Ø200 | Ø50~Ø200 | Ø70~Ø260 | Ø70~Ø260 | Ø70~Ø260 |
| Mil (Spindle) | |||||||
| Mil burnu | A₂-15 | A₂-15 | A₂-15 | A₂-20 | A₂-20 | A₂-20 | |
| Mil deliği | mm | Ø210 | Ø210 | Ø210 | Ø270 | Ø270 | Ø270 |
| Mil deliği konisi | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | |
| Mil hızı kademeleri | 4 vites (her kademede kesintisiz) |
4 vites (her kademede kesintisiz) |
4 vites (her kademede kesintisiz) |
4 vites (her kademede kesintisiz) |
4 vites (her kademede kesintisiz) |
4 vites (her kademede kesintisiz) |
|
| Mil hız aralığı | dev/dak | 10~60, 20~115, 35~205, 65~380 | 10~60, 20~115, 35~205, 65~380 | 10~60, 20~115, 35~205, 65~380 | 10~60, 20~115, 35~205, 65~380 | 10~60, 20~115, 35~205, 65~380 | 10~60, 20~115, 35~205, 65~380 |
| İlerleme (Feed) | |||||||
| X/Z eksen hızlı ilerleme | m/dak | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 |
| X/Z eksen maksimum hareket mesafesi | mm | 500/1350 | 500/1780 | 500/2800 | 500/1300 | 500/1850 | 500/2800 |
| Minimum giriş birimi | mm | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 |
| Döner Tabla (Taret) | |||||||
| Alet yuvası istasyonları | 4 istasyon | 4 istasyon | 4 istasyon | 4 istasyon | 4 istasyon | 4 istasyon | |
| Alet kesiti | mm | 40×40 | 40×40 | 40×40 | 40×40 | 40×40 | 40×40 |
| Kuyruk Mil (Tailstock) | |||||||
| Kuyruk mil yuvası dış çapı | mm | Ø100 | Ø100 | Ø100 | Ø100 | Ø100 | Ø100 |
| Kuyruk mil yuvası konisi | M.T.NO.6 | M.T.NO.6 | M.T.NO.6 | M.T.NO.6 | M.T.NO.6 | M.T.NO.6 | |
| Kuyruk mil yuvası maksimum hareket mesafesi | mm | 230 | 230 | 230 | 230 | 230 | 230 |
| Diğer | |||||||
| Mil motor gücü | kW | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 |
| Maksimum iş parçası ağırlığı | kg | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Soğutma pompası motor gücü | W | 370 | 370 | 370 | 370 | 370 | 370 |
| Toplam boyutlar (UxGxY) | mm | 4000x1900x1860 | 4500x1900x1860 | 5500x1900x1860 | 4060x1918x1860 | 4560x1918x1860 | 5560x1918x1860 |
| Net ağırlık | kg | 5500 | 6000 | yaklaşık 6800 | 5600 | yaklaşık 6100 | yaklaşık 6900 |
