CW61140/62140/61160/62160

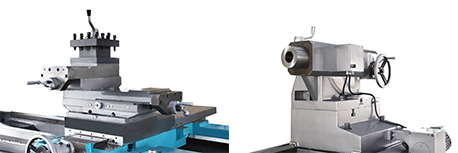

Yatak yollarının yüzeyi süpersonik frekans elle işlenmiş ve hassas taşlanmış, uzun ömürlü, düşük gürültülüdür. Mil sistemi yüksek rijitlik ve hassasiyete sahiptir. Önlükte hızlı besleme yapısı mevcuttur.
Teknik Açıklama
| Öğe | Birim | CW61140/CW62140 | CW61160/CW62160 | |
|---|---|---|---|---|
| İşleme | ||||
| Maks. tabla üzerindeki dönme çapı | mm | Ф1400 | Ф1600 | |
| Maks. kızak üzerindeki dönme çapı | mm | Ф1060 | Ф1260 | |
| Maks. boşluktaki dönme çapı (sadece 62 serisi için) | mm | Ф1930 | Ф2110 | |
| Tabla genişliği | mm | 970 | ||
| İş parçası maks. uzunluğu | m | 1.5/2/3/4/5/6/8/10/12 | ||
| Maksimum torna uzunluğu | m | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8 | ||
| Boşluğun efektif uzunluğu | mm | 590 | ||
| İş parçası maks. ağırlığı (merkezler arasında) | kg | 6000 | ||
| Mil | ||||
| Mil burun tipi | A₂-15 | |||
| Mil deliği çapı | mm | Ф130 | ||
| Delik konisi | Metric Ф140 1:20 | |||
| Mil hız kademeleri | 24 (Normal) 12 (Ters) | |||
| Mil hız aralığı | rpm | 2.5~250 | ||
| Boyuna bilyalı vida adım ve çap | mm | 12/Ф70 | ||
| Boyuna ve enine ilerleme sayısı | 97 | |||
| İlerleme | ||||
| Boyuna ilerleme aralığı | mm/dev | 0.1~12 | ||
| Enine ilerleme aralığı | mm/dev | 0.05~6 | ||
| Orta takım taşıyıcı ilerleme aralığı | mm/dev | 0.025~3 | ||
| İplik Kesme | ||||
| Metre aralığı / Adet | 1~120mm / 45 | |||
| İnç aralığı / Adet | 30~1/4 T.P.I / 42 | |||
| D.P. aralığı / Adet | 1/2~60 D.P / 48 | |||
| Modül aralığı / Adet | 0.5~60 M.P / 46 | |||
| Hızlı İlerleme | ||||
| Boyuna | mm/dak | 3740 | ||
| Enine | mm/dak | 1870 | ||
| Kalemlik | ||||
| Dış çap | mm | Ф160 | ||
| Delik konisi | mm | Metric Ф80 | ||
| Maks. ilerleme | mm | 300 | ||
| Mil merkezi ile montaj zemini arası dik mesafe | mm | 51 | ||
| Bilezik tablası ilerlemesi | mm | 400 | ||
| Takım taşıyıcı salınım açısı | Derece | ±90 | ||
| Maks. enine kızak ilerlemesi | mm | 840 | 900 | |
| Maks. takım sapı ölçüsü (G×Y) | mm | 50×50 | ||
| Ana motor gücü | kW | 22 | ||
| Hızlı ilerleme motor gücü | kW | 1.5 | ||
| Soğutma pompası gücü | W | 0.25 | ||
| 3m makine genel boyutları (U×G×Y) | mm | 6100×2080×2130 | 6100×2130×2300 | |
| 3m net ağırlık | kg | 14100 | 15100 | |
