KDCL-50B/50BH
1. Makine tam fonksiyonlu ve yüksek güvenilirliğe sahip CNC sistemini benimser.

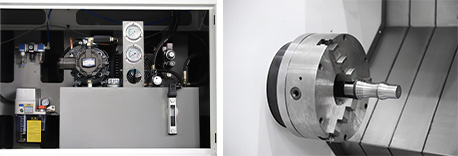

2. Makine tasarımı kompakt bir yapı ile mekanik, elektronik ve hidrolik entegrasyon yöntemini benimser.
3. X ve Z eksenleri yüksek sertlik ve doğruluk elde etmek için kutu kılavuz yolunu benimser.
Teknik Açıklama
| Öğe | Birim | KDCL-50B | KDCL-50BH |
|---|---|---|---|
| Traverse | |||
| Maks. salınım çapı (gövdede) | mm | Ø1000 | Ø1000 |
| Maks. işleme çapı (disk parçalar) | mm | Ø900 | Ø800 |
| Maks. işleme çapı (mil parçalar) | mm | Ø620 | Ø620 |
| Maksimum işleme boyu (aynadan punta ucuna) | mm | 2000 | 1900 |
| Mili merkezden yere uzaklık | mm | 1450 | 1450 |
| X ekseni hareket mesafesi | mm | 550 | 550 |
| Z ekseni hareket mesafesi | mm | 2100 | 2000 |
| Mil | |||
| Mil burnu | A₂-15 | A₂-15 | |
| Mil deliği | mm | Ø160 | Ø160 |
| Mil tahrik tipi | kayış tahrik | kayış tahrik | |
| Maks. mil hızı | rpm | 800 | 800 |
| Mil motor gücü | kW | 22 | 22 |
| Mil ön çapı | mm | Ø220 | Ø220 |
| Hidrolik ayna çapı | inch | 21 | 21 |
| İlerleme | |||
| X/Z ekseni hızlı hareket | m/dak | 16/12 | 12/12 |
| X/Z ekseni servo motor gücü | kW | 4/6 | 4/6 |
| Taret | |||
| Takım yuvası sayısı | adet | 12 | 12 |
| Dış çap kesme takım sapı | mm | 32×32 | 32×32 |
| İç çap kesme takım sapı (maks.) | mm | Ø50 | Ø50 |
| Canlı takım motor gücü | kW | - | 5.5/7.5 |
| Canlı takım maksimum hızı | rpm | - | 4000 |
| Punta | |||
| Punta kovan çapı | mm | Ø160 | Ø160 |
| Punta kovan hareketi | mm | 200 | 200 |
| Punta kovan konikliği | MT NO.6 | MT NO.6 | |
| Diğer | |||
| Gövde yapısı | 45° eğimli gövde | 45° eğimli gövde | |
| Toplam güç kapasitesi | kVA | 40 | 40 |
| Soğutma pompası gücü | W | 750 | 750 |
| Yağlama pompası kapasitesi | L | 1.8 | 1.8 |
| Genel boyutlar (U×G×Y) | mm | 7000×2300×2450 | 7000×2300×2450 |
| Net ağırlık | kg | 13000 | 13000 |
| Hassasiyet | mm | IT5~6 | IT5~6 |
| Mil konik deliği radyal salınımı | mm | ≤0.003 | ≤0.003 |
| X ekseni konumlama hassasiyeti | mm | ≦0.008 | ≦0.008 |
| Z ekseni konumlama hassasiyeti | mm | ≦0.016 | ≦0.016 |
| X ekseni tekrar konumlama hassasiyeti | mm | ≦0.005 | ≦0.005 |
| Z ekseni tekrar konumlama hassasiyeti | mm | ≦0.010 | ≦0.010 |
| İş parçası daireselliği | mm | ≤0.005/Ø120 | ≤0.005/Ø120 |
| İş parçası silindirikliği | mm | ≤0.010/Ø120×150 | ≤0.010/Ø120×150 |
| İş parçası düzlemselliği | mm | ≤0.02/Ø500 | ≤0.02/Ø500 |
| İş parçası yüzey pürüzlülüğü | ≤Ra1.25 | ≤Ra1.25 | |
