KDU630VT/800VT/1000VT/1200VT

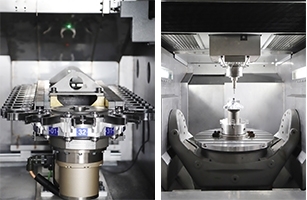

Bu beş eksenli beş bağlantılı dikey hassas işleme merkezi, dönen eksenin AC düzenine ve vinç tipi bir yapıya sahiptir. Genel yapı kompakt, ayak izi küçüktür ve entegre döküm yatağı kullanılır. İyi statik ve dinamik sertliğe, termal kararlılığa ve titreşim emilimine sahiptir.

Teknik Açıklama

Özellik Birim KDU630VT KDU800VT KDU1000VT KDU1200VT
X/Y/Z Eksen Hareketi mm 800/950/600 800/950/600 1200/1750/900 1200/1750/900
A Ekseni Dönüş Açısı Derece ±120 ±120 ±120 ±120
C Ekseni Dönüş Açısı Derece 360 360 360 360
Spindle burun ucundan iş tablasına mesafe mm 150-750 150-750 150-1050 150-1050
Tabla boyutu mm Ø630 Ø800 Ø1000 Ø1200
Maksimum tabla üstü salınım mm Ø800 Ø1000 Ø1300 Ø1300
Maksimum tabla yükü kg 850 1200 1500 2500
T-kanalı (adet × genişlik × aralık) mm 7×14×100 7×14×100 11×14×100 11×14×100
X/Y/Z Ekseni hızlı ilerleme hızı m/dak 36/36/36 36/36/36 36/36/36 36/36/36
A/C Ekseni maksimum hız dev/dak 60/100 60/90 50/70 50/70
X/Y/Z Ekseni motor torku Nm 36/36×2/48 36/36×2/48 48/48×2/48 48/48×2/48
A Ekseni nominal/Maks. tork Nm 4400/7800 4400/7800 6750/12000 9000/16000
C Ekseni nominal/Maks. tork Nm 2200/3900 2200/3900 2200/3900 3375/6000
Maksimum spindle hızı dev/dak 12000 12000 10000 10000
Spindle gücü S1/S6-%40 kW 17.5/26 17.5/26 45/54 45/54
Spindle torku S1/S6-%40 Nm 95/143 95/143 420/516 420/516
Takım sapı özellikleri BBT40/HSK-A63 BBT40/HSK-A63 BBT50/HSK-A100 BBT50/HSK-A100
Takım kapasitesi adet 32 32 32 32
X/Y/Z Ekseni konumlama hassasiyeti mm ≤0.006 ≤0.006 ≤0.008 ≤0.008
X/Y/Z Ekseni tekrarlı konumlama hassasiyeti mm ≤0.004 ≤0.004 ≤0.005 ≤0.005
A/C Ekseni konumlama hassasiyeti sn ≤4 ≤4 ≤4 ≤4
A/C Ekseni tekrarlı konumlama hassasiyeti sn ≤8 ≤8 ≤8 ≤8
Genel boyutlar (UxGxY) mm 5000×3100×3500 5000×3100×3500 7200×3480×4455 7200×3480×4455
Net ağırlık kg 25000 25000 35000 35000
