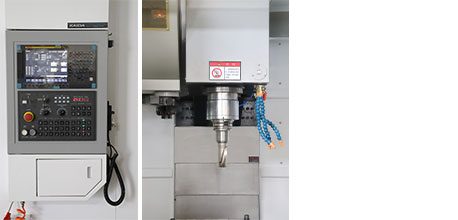

KDVM1370L/1580L/1690L/1890L
Döküm reçine bağlı kumdan yapılmış olup, doğal yaşlanma ve iki kez yapay yaşlanma işleminden sonra iyi hassasiyet ve stabilite sağlamıştır.
Teknik Açıklama
| Özellik | Birim | KDVM1370L | KDVM1580L | KDVM1690L | KDVM1890L |
|---|---|---|---|---|---|
| Hareket Alanı | |||||
| X ekseni hareketi | mm | 1300 | 1500 | 1600 | 1800 |
| Y ekseni hareketi | mm | 700 | 800 | 900 | 900 |
| Z ekseni hareketi | mm | 700 | 700 | 700 | 700 |
| Spindle merkez hattından kolon kılavuz ray yüzeyine mesafe | mm | 752 | 950 | 1000 | 1080 |
| Spindle burundan iş tablası yüzeyine mesafe | mm | 150-850 | 180-880 | 150-850 | 180-880 |
| İş Tablası | |||||
| Tabla boyutu | mm | 1500×700 | 1700×800 | 2000×900 | 2000×900 |
| T-kanalı (genişlik × adet × aralık) | mm | 18×5×145 | 22×5×150 | 22×5×165 | 22×5×165 |
| Maksimum tabla yükü | kg | 900 | 1500 | 1900 | 1900 |
| Spindle Sistemi | |||||
| Spindle konisi ve çapı | BT40/Φ150 | BT50/Φ155 | BT50/Φ190 | BT50/Φ190 | |
| Spindle hızı | dev/dak | 8000 | 6000 | 6000 | 6000 |
| Spindle motor gücü | kW | 11/15 | 15/18.5 | 15/18.5 | 15/18.5 |
| Besleme Sistemi | |||||
| X/Y/Z ekseni hızlı hareket hızı | m/dak | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 |
| X/Y/Z ekseni motor torku | Nm | 27/27/27 | 27/27/27 | 36/36/36 | 36/36/36 |
| X rulmanlı lineer kılavuz | mm | 45 | 55 | 55 | 55 |
| Y rulmanlı lineer kılavuz | mm | 45 | 45 | 45 | 45 |
| Z rulmanlı lineer kılavuz | mm | 45 | 55 | 55 | 55 |
| X/Y/Z konumlama hassasiyeti | mm | ≤0.001/0.008/0.008 | ≤0.001/0.008/0.008 | ≤0.02/0.01/0.01 | ≤0.02/0.01/0.01 |
| X/Y/Z tekrarlı konumlama hassasiyeti | mm | ≤0.008/0.006/0.006 | ≤0.008/0.006/0.006 | ≤0.012/0.008/0.008 | ≤0.012/0.008/0.008 |
| Takım Değiştirme Sistemi | |||||
| Takım kapasitesi | adet | 24 | 24 | 24 | 24 |
| Maks. takım çapı (bitişik/boş yanında) | mm | Ф78/Ф120 | Ф112/Ф200 | Ф112/Ф200 | Ф112/Ф200 |
| Maks. takım ağırlığı | kg | 8 | 18 | 18 | 18 |
| Maks. takım uzunluğu | mm | 300 | 300 | 300 | 300 |
| Takım değiştirme süresi (T-T) | sn | 2 | 4 | 4 | 4 |
| Diğer | |||||
| Spindle boşaltma yöntemi | Pnömatik | Pnömatik | Pnömatik | Pnömatik | |
| X/Y/Z ekseni motor bağlantı şekli | Direkt tip | Direkt tip | Direkt tip | Direkt tip | |
| Genel boyutlar (UxGxY) | 3850x2770x2835 (talaş konveyörü hariç) | 3900x3275x3150 (talaş konveyörü hariç) | 4640x3450x3100 (talaş konveyörü hariç) | 4640x3450x3100 (talaş konveyörü hariç) | |
| Makine ağırlığı | ton | 9.5 | 13 | 15.5 | 16 |
| CNC sistemi | FANUC 0i MF(5) | FANUC 0i MF(5) | FANUC 0i MF(5) | FANUC 0i MF(5) | |
