KDXM2230/2530

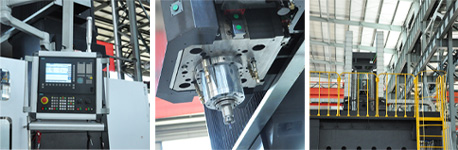

1. CNC gantry işleme merkezi, firmamız tarafından sizin için özenle tasarlanıp üretilen, yüksek kalite, yüksek hassasiyet ve yüksek performansa sahip, üst düzey teknoloji yoğun bir üründür.
2. Çalışma tezgahının ön ve arka hareket yönü X ekseni, kirişin sol ve sağ hareket yönü Y ekseni ve mil koçunun yukarı ve aşağı hareket yönü Z eksenidir.
Teknik Açıklama
| Öğe | Birim | KDXM2230 | KDXM2530 |
|---|---|---|---|
| Çalışma Masası | |||
| Tabla Boyutu | mm | 2000×3000 | 2200×3000 |
| Portal Genişliği | mm | 2300 | 2500 |
| Tabla Taşıma Kapasitesi | t | 12 | 13 |
| T-kanalı (Adet x Genişlik x Aralık) | mm | 9×22×200 | 11×22×180 |
| İşleme Alanı | |||
| X Ekseni Hareketi | mm | 3200 | 3200 |
| Y Ekseni Hareketi | mm | 2600 | 2800 |
| Z Ekseni Hareketi | mm | 1000 | 1000 |
| Mil Ucu ile Tabla Arası Mesafe | mm | 250-1250 | 250-1250 |
| Mil Sistemi | |||
| Mil Tahrik Tipi | Kayış Tipi | Kayış Tipi | |
| Mil Hızı | rpm | 6000 | 6000 |
| Mil Anma Gücü | kW | 15 | 15 |
| Mil Anma Torku | Nm | 143 | 143 |
| Mil Konikliği | BT50 | BT50 | |
| İlerleme Sistemi | |||
| X/Y/Z Motor Torku | Nm | 36/36/36 | 36/36/36 |
| X/Y/Z Kesme İlerleme Hızı | mm/dak | 1-5000 | 1-5000 |
| X/Y/Z Hızlı Hareket Hızı | m/dak | 10/12/12 | 8/10/12 |
| X/Y/Z Dişli Oranı | 2.5/2/2 | 2.5/2/2 | |
| Hassasiyet | |||
| X/Y/Z Konumlandırma Hassasiyeti | mm | 0.020/0.016/0.016 | 0.025/0.020/0.016 |
| X/Y/Z Tekrar Konumlandırma Hassasiyeti | mm | 0.012/0.012/0.010 | 0.016/0.012/0.010 |
| Takım Magazin Sistemi | |||
| Takım Kapasitesi | adet | 24 | 24 |
| Maks. Takım Çapı (yan/boş) | mm | Ф112/Ф200 | Ф112/Ф200 |
| Maks. Takım Uzunluğu | mm | 300 | 300 |
| Maks. Takım Ağırlığı | kg | 18 | 18 |
| Diğer | |||
| CNC Sistemi | FANUC 0i MF（5） | FANUC 0i MF（5） | |
| Makine Ağırlığı | t | 28 | 29 |
