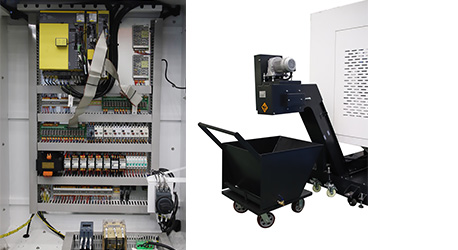

KDXM500J/500J-1
1. X, Y ve Z üç yollu kılavuz raylarının hepsi, iyi aşınma direnci, kayganlık, hassas stabilite ve tutuşa sahip silindir tipi doğrusal kızak raylarını benimser.
2. Yatak, kesme titreşimini en aza indirmek için makul M şeklinde kaburgalara sahip entegre bir yatak yapı tasarımını benimser ve burulma direnci, titreşim sönümlemesi ve yüksek sertliğe sahiptir.
Teknik Açıklama
| Öğe | Birim | KDXM500J | KDXM500J-1 |
|---|---|---|---|
| Hareket Miktarları | |||
| X ekseni hareketi | mm | 700 | 700 |
| Y ekseni hareketi | mm | 650 | 600 |
| Z ekseni hareketi | mm | 550 | 580 |
| Tabla merkezi ile iş mili ucu arası mesafe | mm | 125-675 | 120-700 |
| İş mili ekseni ile tabla yüzeyi arası mesafe | mm | 30-680 | 190-890 |
| Çalışma Tablası | |||
| Tabla boyutu | mm | 500×500 | 500×500 |
| Maksimum tabla yükü | kg | 500 | 400 |
| Referans deliği | - | Φ50H7 | Φ50H7 |
| Tabla indeksleme konumlandırma hassasiyeti | Saniye | 8 | ±5 |
| Tabla indeksleme tekrarlı konumlandırma hassasiyeti | Saniye | 2 | 5 |
| Tabla minimum indeksleme açısı | Derece | 1 | 0.001 |
| T-kanalı (genişlik×adet×aralık) | mm | 5×18×100 | 5×18×100 |
| Tabla motor gücü | kW | 3 | 1.8 |
| İş Mili Sistemi | |||
| İş mili konikliği / çapı | - | BT50/Φ190 | BT40/Φ150 |
| İş mili hızı | dev/dk | 6000 | 8000 |
| İş mili motor gücü | kW | 15/18.5 | 11/15 |
| İlerleme Sistemi | |||
| X/Z ekseni hareket hızı | m/dk | 24/24 | 40/40 |
| Y ekseni hareket hızı | m/dk | 20 | 30 |
| X/Y/Z ekseni motor torku | Nm | 20/36/36 | 20/20/20 |
| X ekseni lineer ray | mm | 45 | 35 |
| Y/Z lineer ray | mm | 55/45 | 45/45 |
| X/Z bilyalı vida | - | Φ40-12 | Φ40-16 |
| Y bilyalı vida | - | Φ50-12 | Φ40-12 |
| X/Y/Z ekseni konumlandırma hassasiyeti | mm | ≤0.008/0.006/0.006 | ≤0.008/0.006/0.006 |
| X/Y/Z ekseni tekrarlı konumlandırma hassasiyeti | mm | ≤0.005/0.004/0.004 | ≤0.005/0.004/0.004 |
| Takım Değiştirme Sistemi | |||
| Takım magazin kapasitesi | adet | 30 | 32 |
| Maks. takım boyutu (yanında takım varsa) | mm | Ф105 | Ф78 |
| Maks. takım boyutu (yanında takım yoksa) | mm | Ф200 | Ф120 |
| Maks. takım ağırlığı | kg | 15 | 8 |
| Maks. takım uzunluğu | mm | 300 | 300 |
| Takım değiştirme süresi (T-T) | Saniye | 2.8 | 2.8 |
| Diğer Özellikler | |||
| İş mili sökme yöntemi | - | Hidrolik | Hidrolik |
| X/Y/Z ekseni motor bağlantı şekli | - | Doğrudan bağlantı | Doğrudan bağlantı |
| Makine sac yapısı | - | Tam kapalı | Tam kapalı |
| Genel boyutlar (U×G×Y) | mm | 5000×4300×3000 | 2422×3380×3020 |
| Makine ağırlığı | ton | 7.5 | 6 |
