KDXM630L/630D/800D/1000D
1. Yatak, kesme titreşimini en aza indirmek için makul M şeklinde kaburgalara sahip entegre bir yatak yapısı tasarımına sahiptir ve burulma direnci, titreşim sönümlemesi ve yüksek sertliğe sahiptir.
2. Standart konfigürasyon, yüksek konumlandırma doğruluğu ve iyi doğruluk tutma özelliğine sahip, minimum 1° dereceli bir çalışma masasıdır.
Teknik Açıklama
| Öğe | Birim | KDXM630L | KDXM630D | KDXM800D | KDXM1000D |
|---|---|---|---|---|---|
| Hareket Mesafesi | |||||
| X ekseni hareketi | mm | 1050 | 1000 | 1200 | 1700 |
| Y ekseni hareketi | mm | 750 | 850 | 850 | 1200 |
| Z ekseni hareketi | mm | 900 | 950 | 1050 | 1200 |
| Tabla merkezi ile iş mili ucu arası mesafe | mm | 130-1030 | 200~1150 | 200~1250 | 250~1450 |
| İş mili ekseni ile tabla yüzeyi arası mesafe | mm | 120-870 | 100-950 | 100-950 | 120-1320 |
| Çalışma Masası | |||||
| Tabla boyutu | mm | 630×630 | 630×630 | 800×800 | 1000×1000 |
| Maks. tabla yükü | kg | 1000 | 1000 | 1200 | 2000 |
| T-slot (adet×genişlik×aralık) | mm | 5×18×100 | 5×18×125 | 5×18×160 | 7×22×125 |
| Tabla sayısı | adet | 1 | 1 | 1 | 1 |
| İş Mili Sistemi | |||||
| İş mili tahrik tipi | kayış | kayış | kayış | kayış | |
| İş mili konik bağlantısı | BT50 | BT50 | BT50 | BT50 | |
| İş mili maks. devir hızı | rpm | 6000 | 6000 | 6000 | 6000 |
| İş mili motor gücü | kW | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 |
| İş mili nominal torku | Nm | 143 | 143 | 143 | 143 |
| İlerleme Sistemi | |||||
| X/Y/Z ekseni hızlı ilerleme | m/dak | 24/24/24 | 24/24/24 | 24/24/24 | 24/24/20 |
| X/Y/Z/B ekseni motor torku | Nm | 36/36/36/12 | 36/36/36/20 | 36/36/36/20 | 36/36/36/20 |
| X/Y/Z ekseni ray genişliği | mm | 45/45/55 | 55/55/55 | 55/55/55 | 55/55/55 |
| X/Y/Z ekseni vida mili ölçüsü | mm | 4012/4012/5012 | 5012/5012/5012 | 5012/5012/5012 | 5012/5012/6320 |
| Takım Magazini Sistemi | |||||
| Takım magazin kapasitesi | adet | 40 | 40 | 40 | 40 |
| Takım magazin tipi | zincir | zincir | zincir | zincir | |
| Maks. takım çapı (bitisik/boşluklu) | mm | ⌀125/⌀230 | ⌀125/⌀230 | ⌀125/⌀230 | ⌀125/⌀230 |
| Maks. takım uzunluğu | mm | 400 | 400 | 400 | 400 |
| Maks. takım ağırlığı | kg | 18 | 18 | 18 | 18 |
| Hassasiyet | |||||
| X/Y/Z ekseni tekrarlama hassasiyeti | mm | 0.006/0.006/0.006 | 0.006/0.006/0.006 | 0.006/0.006/0.006 | 0.006/0.006/0.08 |
| X/Y/Z ekseni konumlama hassasiyeti | mm | 0.008/0.008/0.008 | 0.008/0.008/0.008 | 0.008/0.008/0.008 | 0.008/0.008/0.01 |
| B ekseni tekrarlama hassasiyeti | Saniye | 4 | 2 | 2 | 2 |
| B ekseni konumlama hassasiyeti | Saniye | 10 | 10 | 10 | 10 |
| Tabla min. indeksleme açısı | Derece | 1 | 1 | 1 | 1 |
| Diğer Özellikler | |||||

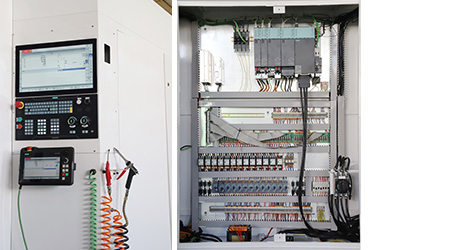

| CNC sistemi | FANUC 0i MF(5) | FANUC 0i MF(5) | FANUC 0i MF(5) | FANUC 0i MF(5) | |
| Makine ağırlığı | kg | 12000 | 12500 | 13500 | 21000 |
